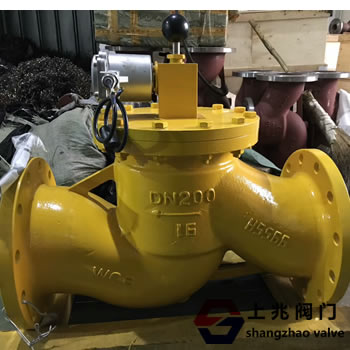

ZCRB型防爆緊急切斷閥 發布時間:19-05-19 |
一,ZCRB型防爆緊急切斷閥 - 概述 ZCRB型防爆緊急切斷閥是一種燃氣管道工程安全匹配裝置,主要用于以下場合: 1。連接可燃氣體泄漏監測儀器。 當儀器檢測到可燃氣體泄漏時,會自動關閉主氣源,切斷氣源,及時發生惡性事故。 ## #2。連接到熱力設備的極端溫度或壓力安全控制器。 當設備檢測點的溫度或壓力超過設定的極限值時,供氣閥會自動關閉,以停止供油。 3。連接到高層建筑的中央火警系統。 當建筑物發生火災時,建筑物內的氣體供應會自動切斷,以防止瓦斯爆炸。 4。將BZCK燃氣緊急切斷閥設置在市或工廠的供氣管網中,可在中央控制室集中控制,遠程遠程控制,并在事故現場緊急關閉管道。 該系列產品具有優異的技術性能,低負載損耗和高可靠性。 適用于氣體,天然氣和液化石油氣等易燃氣體。它廣泛應用于供氣管網系統,燃氣熱電廠車間,燃氣鍋爐房和住宅設施。 二,ZCRB型防爆緊急切斷閥功能和工作原理 該系列閥門是常開脈沖觸發式電磁閥,具有事故自鎖和手動復位功能。 1。閥門在日常工作中處于常開狀態,電磁閥線圈處于斷電狀態,不消耗電能。 2。當事故發生時,閥門線圈立即通電,觸發閥門快速關閉并進入自鎖狀態。 此時,即使斷電,閥門仍處于自鎖閉合狀態,不會自動重新打開。 3。該閥采用先導式閥瓣,易于打開。即使壓力達到6bar,也很容易打開。直徑大于DN125。杠桿手柄用于使閥門以較低的力度和速度到達目標開關。 4。當工作人員處理事故并手動重新打開閥門時,將恢復供氣。 可根據要求提供帶斷電關閉功能的常閉緊急切斷閥。 \\ n 三,ZCRB型防爆緊急切斷閥 - 技術參數: 1。適用于天然氣,天然氣和液化石油氣。 2,閥門規格:螺紋連接G1 / 2,G3 / 4,G1;法蘭連接DN25~350 3,工作壓力:0.5bar~??6bar 4。電氣防護等級:CEI IP65 / IP67 5,防爆等級:Eexm II T4 / Eexm II T5 6,工作電壓和電氣電源:AC AC220V,50Hz / 14V; DC DC12V / 8.5W,DC24V / 8.5W 7,操作系數:不間斷輸出或脈沖類型 8,電氣連接:插頭 - in不區分正負 9,線圈功率:≤DN10 0,20°C AC AC220V,50Hz / 24VA DC DC24V,/ 24W線圈型號:MF-12≥DN100,AC220V,20°C,50Hz / 90VA DC DC24V,/ 85W線圈型號:ZCLF-12 \\ n \\ n r \\ n 10,工作環境溫度:-15~60°C 11,密封材料:NBR橡膠 12,閥門閥體材質:黃銅,不銹鋼,碳鋼 13,閥門關閉時間:小于1秒 四,ZCRB型防爆緊急切斷閥手動復位操作過程 當閥門被切斷并且管道泄漏被移除時,工作人員需要在需要手動復位時手動上拉手動復位桿。聽到咔嗒聲,表示閥門已完全打開。 此時,即使您松開手,它也不會被切斷。 除非閥門線圈再次通電。 注意:當電磁閥線圈斷電時,必須進行手動復位。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
